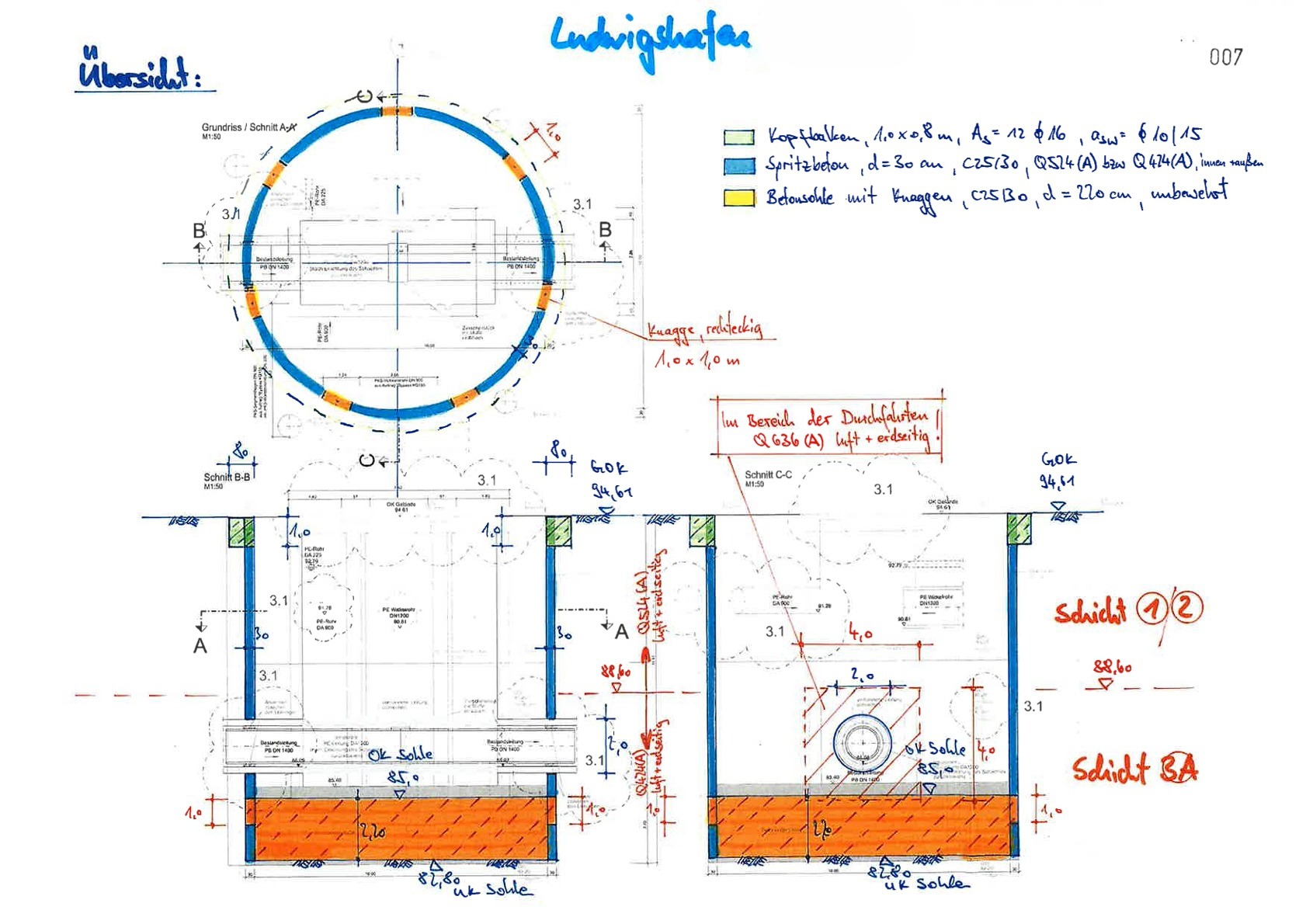

Zeichnung des Monats #2: Diesmal ein runder Schacht, der für eine Industrieanlage in Ludwigshafen entsteht.
Auf den ersten Blick sind das viele Farben und Zahlen. Auf den zweiten Blick steckt darin das ganze Zusammenspiel eines Spezialtiefbau-Projekts:
Die Schale aus Spritzbeton (30 cm, C25/30) hält den Boden zurück.
Der Kopfbalken (1,0 × 0,8 m) fasst die Schale oben zusammen.
Die unbewehrte Betonsohle (2,20 m stark) schließt den Schacht unten ab und wird über Knaggen mit der Schale verbunden.
Dazu kommen die Betonierabschnitte, Aussparungen für Leitungsdurchführungen und Bewehrungsangaben, die an den Durchfahrten extra verstärkt werden. Alles in einer Skizze, mit der das Team vor Ort und die Kollegen im Büro arbeiten können.
Wir skizzieren noch von Hand, weil man beim Zeichnen merkt, ob eine Lösung wirklich funktioniert. Das Detail, das im Kopf sauber aussah, hakt auf dem Papier oft schon nach drei Strichen.
